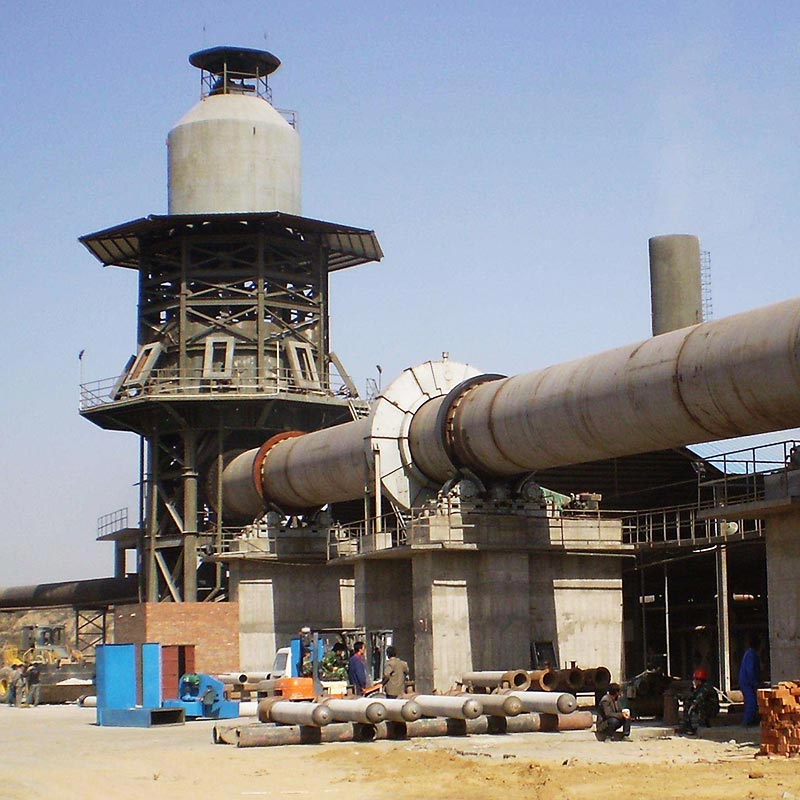

回转窑
-
【产品规格】Φ2.5×40m-Φ6.0×95m
-
【生产能力】180-10000t/d
-
【适合物料】水泥、黏土、石灰石、矿渣、污泥、危险废物、垃圾、金属矿石等。
-
【应用领域】主要用于建材、冶金、化工、环保等许多生产行业中。
全国24小时销售热线：
0371-67772727
在线咨询
水泥回转窑类型
水泥工业在发展过程中出现了不同的生产方法和不同类型的回转窑，按生料制备的方法可分为干法生产和湿法生产，与生产方法相适应的回转窑分为干法回转窑和湿发回转窑两类。由于窑内窑尾热交换装置不同，又可分为不同类型的窑。
湿法回转窑工艺
本网站仅以湿法回转窑工艺做以介绍和分析。湿法回转窑窑体通常比较长(长径比为30～40)，为增加窑的传热面积，常在窑尾分挂有链条，加速水分蒸发。湿法回转窑生产时在生料磨中加入水，将生料制成含水为30%～40%的料浆，经均化达到要求的料浆由窑头喂料机送入窑内煅烧成熟料，出窑熟料经冷却机冷却，送入熟料库，原煤经烘干兼粉磨成煤粉后再燃烧供给给熟料煅烧所需热量。
回转窑煅烧特点
由于生料制成泥浆，所以对非均质原料适应性强，生料成分均匀，工艺稳定，烧成的熟料质量高，熟料强度等级高，粉磨过程中粉尘少，窑尾飞灰少。但湿法生产时蒸发30%～40%的料浆水分，需要消耗较大热量，能耗占水泥成本的1/2～1/3，较立窑和干法回转窑均高。湿法生产由于热耗高，能源消耗大，且生产时用水量大，消耗水资源，我国已把湿法水泥生产列为限制淘汰窑型。
回转窑工作原理图
技术参数
| 产品规格 （m） |
窑体尺寸 | 产量 （t/d） |
转速 （r/min） |
电机功率 （kw） |
总重量 （t） |
备注 | ||
| 直径（m） | 长度（m） | 斜度（%） | ||||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | 带立筒预热器窑 |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | ------ |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 204 | 0.48-1.45 | 55 | 196.29 | ------ |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ------ |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 400 | 0.437-2.18 | 55 | 201.58 | 窑外分解窑 |
| Φ3.0×45 | 3 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 210.94 | ------ |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窑外分解窑 |
| Φ3.0×60 | 3 | 60 | 3.5 | 300 | 0.3-2 | 100 | 310 | 铝矾土煅烧窑 |
| Φ3.2×50 | 3.2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窑外分解窑 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 预热发电窑 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 预热发电窑 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余热发电窑 |
| Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 预热发电窑 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 预热发电窑 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | 预热发电窑 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 预热发电窑 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 预热发电窑 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 预热发电窑 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 预热发电窑 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 预热发电窑 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 预热发电窑 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 预热发电窑 |
| 产品规格 （m） |
产量 （t/d） |
转速 （r/min） |
| Φ2.5×40 | 180 | 0.44-2.44 |
| Φ2.5×50 | 200 | 0.62-1.86 |
| Φ2.5×54 | 204 | 0.48-1.45 |
| Φ2.7×42 | 320 | 0.10-1.52 |
| Φ2.8×44 | 400 | 0.437-2.18 |
| Φ3.0×45 | 500 | 0.5-2.47 |
| Φ3.0×48 | 700 | 0.6-3.48 |
| Φ3.0×60 | 300 | 0.3-2 |
| Φ3.2×50 | 1000 | 0.6-3 |
| Φ3.3×52 | 1300 | 0.266-2.66 |
| Φ3.5×54 | 1500 | 0.55-3.4 |
| Φ3.6×70 | 1800 | 0.25-1.25 |
| Φ4.0×56 | 2300 | 0.41-4.07 |
| Φ4.0×60 | 2500 | 0.396-3.96 |
| Φ4.2×60 | 2750 | 0.4-3.98 |
| Φ4.3×60 | 3200 | 0.396-3.96 |
| Φ4.5×66 | 4000 | 0.41-4.1 |
| Φ4.7×74 | 4500 | 0.35-4 |
| Φ4.8×74 | 5000 | 0.396-3.96 |
| Φ5.0×74 | 6000 | 0.35-4 |
| Φ5.6×87 | 8000 | Max4.23 |
| Φ6.0×95 | 10000 | Max5 |
